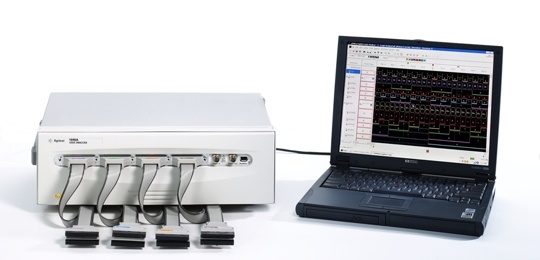

Логический анализатор Agilent Technologies 1692A
Назначение 1692A логического анализатора Agilent Technologies:
Логические анализаторы серии 1690 компании Agilent Technologies, выполненные в виде приставки к ПК, имеют самую низкую цену среди логических анализаторов с высокими техническими характеристиками. Они позволяют полностью выполнить откладку схем в знакомой среде ПК.Порт IEEE1394 обеспечивает прямое подключение к ПК на основе процессоров Intel® Celeron или AMD K(6(II (или аналогичных) с тактовой частотой как минимум 500 МГц и операционной системой Windows 2000 Professional. Приобретение дополнительных комплектов E5851A (включающих плату интерфейса IEEE 1394 для настольного ПКс шиной PCI и соответствующий кабель) обеспечит совместное использование анализатора группой разработчиков.Реализация прибора в виде приставки к ПК позволяет выполнять логический анализ исследуемой схемы в привычной рабочей среде на экране того же размера и с тем же разрешением. Соединители BNC входа и выхода сигналов запуска (Trigger In/Trigger Out) позволяют выдать сигнал запуска или разрешения запуска для внешнего устройства, либо принять от внешнего устройства сигнал разрешения запуска логического анализатора. Кабели позволяют удобно подключиться к исследуемой схеме с передней панели анализатора. Доступ к собранным данным, возможности запоминать и вызывать запомненные данные, а также возможности печати зависят от характеристик ПК и сетевого окружения. Меньшие габариты позволяют экономить ценное рабочее пространство, и повышают мобильность прибора.
Особенности 1692A логического анализатора Agilent Technologies:
- Модель на основе ПК (ПК в комплект не входит)
- От 34 до 136 каналов позволяют достичькомпромисса между ценой и техническими характеристиками
- Анализ временных диаграмм с частотой сбора данных 800 МГц и глубокой памятью до 4 М позволяет найти истинную причину проблемы, далеко удаленную по времени от симптома
- Анализ логических состояний с частотой внешнего тактового сигнала 200 МГц обеспечивает хорошие возможности исследования синхронных систем
- 2 порта IEEE 1394, LAN, параллельный порт, USB
- HDD 15 Gb, FDD 1,44 Mb, 24X CD-ROM
- Знакомый интерфейс Windows с эффективным одноэкранным режимом работы
Технические характеристики 1692A логического анализатора Agilent Technologies:
| Параметры | Значения |
| Число каналов | 68 |
| Режим логических состояний (АЛС) | |
| Максимальная частота тактового сигнала | 200 МГц |
| Глубина памяти в режиме АЛС | Обычная - 256К |
| Глубокая -1М | |
| Миним. длительность тактового импульса | 1,2 нс |
| Временное разрешние меток времени | 4 нс |
| Максим. измеряемый временной интервал между соседними логическими состояниями | 17 с |
| Число тактовых сигналов/квалификаторов тактовых сигналов | 4 |
| Миним. временной интервал между импульсами главного тактового сигнала | 5,0 нс |
| Миним. временной интервал от перепада главного тактового главного сигнала до перепада вспомогательного тактового сигнала | 2,0 нс |
| Миним. временной интервал время от перепада вспомогательного тактового сигнала до перепада главного тактового сигнала | 5,0 нс |
| Время установления/удержания данных(один тактовый сигнал, один перепад) | Окно шириной 2,5 нс с регулируемым смещением с шагом 100 пс в пределах от 4,5/-2 нс до 2,0/4,5 нс для каждого канала |
| Время установления/удержания данных (несколько тактовых сигналов, несколько перепадов) | Окно шириной 3,0 нс с регулируемым смещением с шагом 100 пс в пределах от 5,0/-2 нс до -1,5/4,5 нс для каждого канала |
| Режим анализа временных диаграмм (АВД) | |
| Максимальная частота сбора данных | 400/800 МГц (все каналы/половина каналов) |
| Глубина памяти | Обычная - 512К/1М (все каналы/половина каналов) |
| Глубокая - 2М/4М (все каналы/половина каналов) | |
| Период внутреннего тактового сигнала (все каналы) | От 2,5 нс до 1 мс |
| Период внутреннего тактового сигнала (половина каналов) | 1,25 нс |
| Погрешность периода внутреннего тактового сигнала | ± (0,01% периода ±100пс) |
| Разброс по времени между каналами | <1,5 нс (типичное значение) |
| Погрешность измерения интервала времени | ± (погрешность периода + разброс между каналами + 0,01% измеренного значения) |
| Параметры запуска | |
| Максимальная частота смены уровней запуска | 200 МГц |
| Максимальное значение счетчика событий | 16 777 215 |
| Разрядность диапазона значений при задании условий запуска | 32 разряда |
| Диапазон значений таймера | От 100 нс до 5497 с |
| Временное разрешение таймера | 5 нс |
| Погрешность таймера | 10 нс ± 0, 01 % от заданного значения |
| Число условий запуска |
16 кодовых комбинаций,
15 диапазонов значений |
| Число таймеров | 3 |
| Число счетчиков событий | 1 на каждый урвень запуска |
| Число уровней запуска | 16 |
| Задержка между сигналом с внешнего входа запуска и началом работы анализатора | 15 нс (типичное значение) |
| Пробники | |
| Входное сопротивление | 100 кОм ±2% |
| Паразитная емкость наконечника | 1,5 пФ |
| Максимальное входное напряжение | ± 40 В(пиковое значение) |
| Минимальный размах напряжения на входе | 500 мВ от пика до пика |
| Диапазон установки пороговых уровней | От -6 В до 6 В с шагом 10 мВ |
| Погрешность установки порогового уровня | ± (65 мВ + 1,5 % от установленного значения) |
