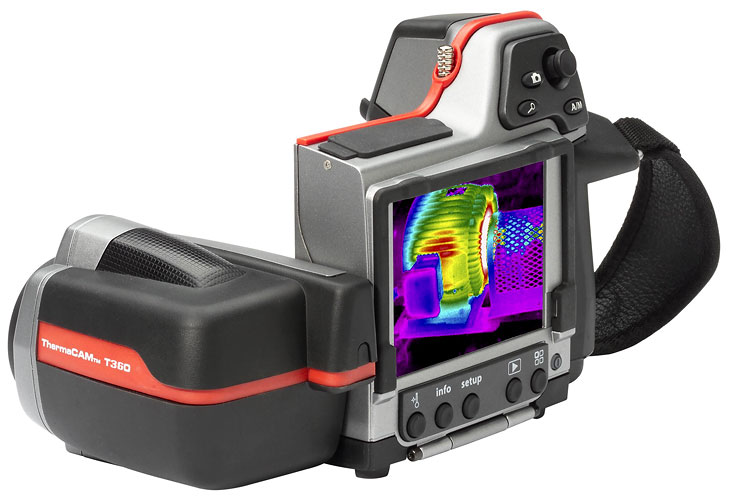

Тепловизор Flir T360
T360 - Тепловизор Flir
Новая камера ThermaCam серии T — идеальный инструмент для локализации неисправностей на заводах, установках и любых других промышленных объектах.
Ее возможности адаптированы к применению и позволяют удовлетворить все производственные нужды, касающиеся разработки и совершенствования изделий, обеспечения качества продукта, обследования электрических установок, технического обслуживания и ремонта, и это только малая толика основных направлений применения этой камеры. Масштабирование и панорамирование на экране, множество областей измерения, изотермы, расчет разности температур, текстовые и речевые аннотации, а также возможность зарисовки небольших эскизов, используя стилус, будут значительно облегчать Вашу работу на объекте.
Новая функция Thermal Fusion позволяет объединять видео и инфракрасные изображения, сохраняя при этом все связанные температурные данные.
- Мониторинг производственного процесса и детектирование скрытых неисправностей
- Детектирование и измерение выделения тепла в электрических и механических устройствах
- Помощь в увеличении выпуска продукции
- Контроль блокированных трубопроводов и дефектов изоляции
- Оптимизация процесса разработки новых изделий
- Обеспечение качества продукции
- Повышение безопасности работы
Функции, ориентированные на профессиональное применение
Вне всякого сравнения: 3 интерфейса передачи и сохранения данных, 6 цветовых палитр, вес 875 г, неограниченные возможности применения.
Камеры серий T и B имеют интегрированную видеокамеру как элемент системы в целом. Разрешение их ИК-изображений и функции измерений соответствуют большинству различных профессиональных применений. Новейший интерфейс пользователя включает возможность введения речевых аннотаций с использованием обычной головной гарнитуры. Это первая ИК-камера, оборудованная многофункциональным сенсорным ЖК-дисплеем. Это позволяет пользователю выполнять текстовые аннотации, эскизы и маркировку непосредственно на экране, используя стилус. Сверх этого, управление меню и программой осуществляется быстро и легко.
- Регулируемый наклон
- Небольшой вес
- Компактность
Оптимальное сочетание эргономики, гибкости применения и широких возможностей
Камеры ThermaCAM серии T и B имеют исключительные характеристики по наглядности представления информации, которые в сочетании с маленьким весом 875 г обеспечивают пользователю удобство и комфортность непрерывной работы в течение четырех часов.
Мощность / Функциональные возможности:
- Диапазон измерения Камера серии T измеряет температуру в пределах от -20 °C до +120 °C или от 0 °C до +350 °C (дополнительно до +1200 °C).
- 320x240 пикселей Разрешение ИК-изображений камер серий T/B удовлетворяет практически всем применениям
- Видеокамера Встроенная цифровая камера с разрешением 1,3 мегапикселя обеспечивает возможность более быстрого, легкого наблюдения и обследования объектов
- 4 часа работы батарей Камеры серий T/B имеют возможность непрерывной работы в течение длительного времени
- Интерфейсы Камеры серий T/B оборудованы стандартными видео, USB выходами, а также имеют SD карту 256 Мб
- Сменные ИК-объективы Камеры серии T имеют в стандартном исполнении объективы 25° и дополнительно объективы 15° и 45°
- Функция Thermal Fusion Позволяет объединять видео и инфракрасные изображения для обеспечения более широких возможностей анализ
|
Параметры
|
Значения
|
|
Характеристики изображений
|
|
|
Тепловое
|
|
|
Поле зрения
|
25°
|
|
Пространственное разрешение (IFOV)
|
1,4 мрад
|
|
Температурная чувствительность (при 30 °C)
|
70 мK или лучше
|
|
Частота смены кадров
|
9 или 30 Гц
|
|
Электронное масштабирование
|
+
|
|
Панорамирование
|
+
|
|
Фокусировка
|
Автоматическая
|
|
Видео
|
|
|
Встроенная цифровая полноцветная видеокамера 1,3 мегапикселя, с лампой
|
+
|
|
Детектор
|
|
|
Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр, спектральный диапазон от 7,5 до 13 µм
|
320 x 240 пикселей
|
|
Представление изображений
|
|
|
Встроенный ЖКД с высоким разрешением и сенсорным экраном размером 3,5 дюйма
|
+
|
|
Режим измерений
|
|
|
Температурный диапазон
|
От -20 °C до +120 °C
от 0 °C до +350 °C |
|
Погрешность
|
±2 °C или ±2 % (от показаний)
|
|
Конфигурация программного обеспечения
|
|
|
Измерение в точке
|
5
|
|
Прямоугольная область, Макс/Мин/Средняя величина
|
5
|
|
Прямоугольная область, маркер положения макс и мин температуры
|
+
|
|
Изотерма (цветовая сигнализация, включая «выше/ниже»)
|
+
|
|
Функция изотермы — интервал
|
+
|
|
Функция разности температур
|
-
|
|
Эталонная температура
|
-
|
|
Сигнализация измеряемой величины
|
-
|
|
Сохранение файлов изображений
|
+
|
|
Формат радиометрического файла
|
+
|
|
Макс коэффициент масштабирования
|
2
|
|
Слияние ИК/видео изображений
|
+
|
|
Маркеры на ИК/видео изображениях
|
-
|
|
Видеоизображение, видеоклипы
|
-
|
|
Речевые и текстовые комментарии
|
-
|
|
Эскизы
|
-
|
|
Цветовые палитры
|
Черно-белая, черно-белая инвертированная, цвета побежалости железа, радуга, голубая
|
|
Таблица коэффициентов излучения
|
-
|
|
Функция USB по умолчанию - запоминающее устройство большой емкости
|
+
|
|
Лазерный целеуказатель
|
|
|
Включение лазера специальной кнопкой (исключая камеры для Японии)
|
+
|
|
Сохранение изображений
|
|
|
Съемная SD-карта 256 Мб
|
+
|
|
Интерфейсы
|
|
|
USB, передача файлов в/из PC (потоковый MPEG)
|
+
|
|
Слот хранения SD-карты
|
-
|
|
Разъем для аудио наушников
|
+
|
|
Стандартный видеовыход RS170 EIA/NTSC или CCIR/PAL полный видеосигнал
|
+
|
|
Вход питания
|
+
|
|
Объективы для ИК-камеры
|
|
|
Обычный объектив
|
25°
|
|
Дополнительная оптика, телеобъектив
|
15°, 45°
|
|
Система питания
|
|
|
Подзаряжаемая Lithium-Ion батарея
|
+
|
|
Время непрерывной работы
|
4 часа
|
|
Управление питанием, автоматическое отключение и «спящий» режим
|
+
|
|
Время запуска из «спящего» режима
|
Мгновенно
|
|
Адаптер для сети переменного тока, 90–260 В, выход 12 В для камеры
2-х секционная зарядная система, вход 10–16 В |
+
|
|
Время зарядки до 90 % емкости
|
2,5 часа
|
|
Подзарядка в камере
|
+
|
|
Параметры окружающей среды
|
|
|
Рабочая температура
|
От -15 °C до +50 °C
|
|
Температура хранения
|
От -40 °C до +70 °C
|
|
Относительная влажность, рабочая и хранения, без конденсации влаги
|
От 10 % до 95 %, IEC 359
|
|
Исполнение
|
IP 54, IEC 529
|
|
Ударопрочность, рабочая
|
25G, IEC 68-2-29
|
|
Вибрация, рабочая
|
2G, IEC 68-2-6
|
|
EMC, излучение
|
EN 50081-2
|
|
EMC, защищенность
|
EN 50082-2
|
|
Физические характеристики
|
|
|
Вес, общий для действующей системы
|
800 г
|
|
Размеры, корпус камеры с рукояткой, ШxВxД (мм)
|
106 x 201 x 125 мм
|
|
Монтаж штатива
|
1/4 дюйма - 20
|
|
В комплекте камер ThermaCAM™ T400 & T360
|
Кейс для переноски, крышка объектива, батареи, зарядное устройство, блок питания, шнур питания, руководство по эксплуатации, наушники, видеокабель, USB кабель, светозащитная бленда, ручка, программное обеспечение ThermaCAM QuickReport
|
