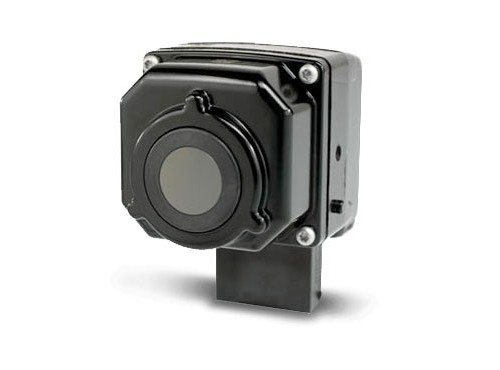

Тепловизор Flir PathFindIR LE
PathFindIR LE Тепловизор Flir
Система ночного вождения имеет специфические особенности применения в области тюнинга частных автомобилей, доработки грузового транспорта и оснащения автомобилей специального назначения. Однако для всех областей применения прибора актуальны основные характеристики прибора: дистанция обнаружения объектов – до 2000 метров (что в 4 раза превышает видимость в свете фар), и хорошая видимость в сложных погодных условиях и запыленности. Система ночного вождения PathFindIR - это компактная тепловизионная камера, которая позволяет видеть и распознавать пешеходов, животных, автомобили и другие объекты гораздо дальше и четче, чем при свете обычных фар. Система PathFindIR предназначена для установки на частные автомобили, коммерческий транспорт и технику специального назначения. Мобильный комплекс разрабатывался в интересах охраны государственной границы России и успешно прошел все испытания пограничной службы, такие как езда по бездорожью в ночное время без внешнего освещения и температура окружающей среды ниже –30°C. Практика использования PathFindIR показала, что водитель со средним опытом может уверенно управлять автомобилем с выключенными фарами на скорости до 70 км/ч. Кроме того, все характеристики системы, заявленные производителем (дальность и качество изображения, а также надежность прибора, устойчивость к тяжелым условиям эксплуатации) полностью подтвердились нашими испытаниями.
|
В состав PathFindIR входит неохлаждаемый
|
микроболометр с разрешением 320 х 240 пикселей. Эта не требующая обслуживания система создает четкие видеоизображения, которые могут выводиться фактически на любой дисплей с поддержкой составного видеосигнала.
|
|
Широкоугольные объективы
|
Система PathFindIR оснащается 19-миллиметровыми широкоугольными объективами. Они обеспечивают широчайшую зону обзора (36°), что позволяет превосходно ориентироваться в ситуации.
|
|
Создана для работы в неблагоприятных условиях
|
Система PathFindIR имеет особо прочную конструкцию. Её основные компоненты хорошо защищены от воздействия влажности и проникновения воды. Систему PathFindIR можно мыть из шланга, как и любое другое оборудование. Система PathFindIR сохраняет работоспособность в диапазоне температур от -40°C до +80°C.
Система PathFindIR имеет встроенный обогреватель защитного стекла. Обогреватель эффективно противодействует образованию наледи толщиной до 2 мм в течение 15 минут при температуре окружающей среды -30°C и при скорости встречного ветра 100 км/час. Обогреватель автоматически включается, когда температура опускается ниже +4°C, и так же отключается, когда температура поднимается выше +6°C. Это обеспечивает чистоту объектива и способствует созданию отличных инфракрасных изображений даже в экстремально холодных условиях. |
|
Компактная и простая в использовании
|
Система PathFindIR очень компактна (5,8 x 5,7 x 7,2 см) и весит всего 360 граммов. Это позволяет легко устанавливать её на любое транспортное средство. PathFindIR можно разместить на автомобиле за радиаторной решеткой или в любом другом месте.
|
|
Дополнительный кабель
|
Дополнительно можно заказать 6-метровый кабель для подачи питания на устройство PathFindIR и видеосигнала в пассажирский салон. Одним концом кабель подключается к устройству PathFindIR. На другом конце он имеет 2 провода, которые могут подключаться к шине питания автомобиля, как это необходимо пользователю, а также видеокабель с байонетным коннектором, который подходит к видеоразъёмам большинства стандартных мониторов.
|
|
Тепловидение для улучшения видимости
|
позволяет получить чёткие изображения в полной темноте, дыму, дожде и слабом тумане. Для эффективной работы системе вообще не требуется какое-либо освещение.
Тепловидение позволяет водителям быстрее обнаруживать и распознавать возможные опасности и избегать происшествий со смертельным исходом. |
|
ХАРАКТЕРИСТИКИ СИСТЕМЫ ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЯ
|
|
|
Тип датчика
|
Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 324 х 256 пикселей
|
|
Спектральный диапазон
|
от 8 до 14 мкм
|
|
Зона обзора
|
36° (В) x 27° (Ш) с 19-миллиметровым объективом
|
|
Пространственное разрешение (мгновенное поле обзора)
|
2 мрад
|
|
Теплочувствительность*
|
100 мК при +25°C
|
|
Частота обновления изображения
|
8,3 Гц PAL или 7,5 Гц NTSC*
|
|
Настройка резкости изображения
|
Автоматически (от 25 м до бесконечности)
|
|
Обработка изображения
|
Цифровое подчеркивание деталей (DDE)
|
|
|
|
|
ХАРАКТЕРИСТИКИ СИСТЕМЫ
|
|
|
Время до появления изображения
|
< 2 секунд
|
|
Автоматический нагреватель
|
Когда температура окна ниже +4°C
|
|
|
|
|
ОТОБРАЖЕНИЕ ИЗОБРАЖЕНИЯ
|
|
|
Видеовыход
|
Композитный видеосигнал RS170 EIA/NTSC или CCIR/PAL, 75 Ом
|
|
Тип подключения
|
Стандартный 6-метровый видеокабель с подачей питания с герметичным разъемом
|
|
|
|
|
ЭЛЕКТРОПИТАНИЕ
|
|
|
Требования
|
6-16 В постоянного тока
|
|
Потребление
|
2 Вт в режиме бездействия, 6 Вт максимум (с включенным нагревателем окна)
|
|
|
|
|
ОКРУЖАЮЩИЕ УСЛОВИЯ
|
|
|
Диапазон рабочих температур
|
От -40°C до +80°C
|
|
Диапазон температур при хранении
|
От -57°C до +105°C (продолжительное время хранения при температуре выше +40°C не рекомендуется из-за уменьшения срока службы)
|
|
Влажность
|
6 500 часов при относительной влажности 81% при температуре и солевом тумане по стандарту IEC 60068-2-11Ka
|
|
Песок/пыль
|
Стандарт Mil-Std810
|
|
Обледенение
|
Нагреватель удаляет 2-миллиметровый слой льда за 15 минут при -30°C и скорости ветра 100 км/ч
|
|
Герметичность корпуса
|
Герметически закрытый корпус
|
|
Ударная нагрузка
|
5 ударов 30g в двух направлениях по трем осям (30 в сумме) длительностью 11 мсек по стандарту IEC 60068-2-27Ea
|
|
Вибрации
|
по стандарту IEC 60068-2-64
|
|
|
|
|
Физические характеристики
|
|
|
Вес камеры
|
360 граммов
|
|
Размеры камеры
|
57,4 мм х 56,1 мм х 71,4 мм, включая разъем, выступающий на дополнительные 28,7 мм
|
