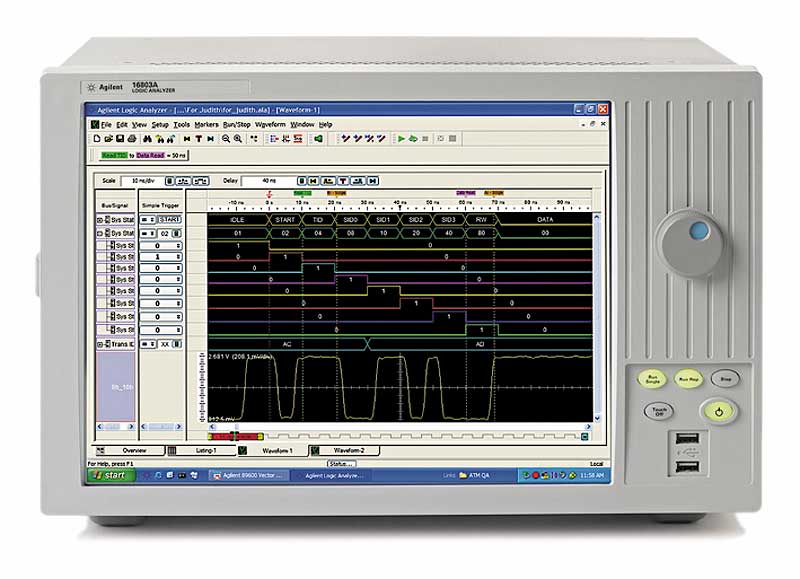

16801A Логический анализатор Agilent Technologies
Назначение 16801A логического анализатора Agilent Technologies:
Новое семейство логических анализаторов Agilent Technologies 16800 обладает высокой производительностью в компактном корпусе с фиксированной конфигурацией, мощными функциональными возможностями и доступной ценой. Портативные логические анализаторы серии 16800А компании Agilent обладают рабочими характеристиками, приложениями и удобством использования, которые необходимы группам разработчиков цифровых устройств для быстрой отладки, проверки и оптимизации цифровых систем по приемлемой цене. Новые логические анализаторы серии Agilent Technologies 16800 применяются в области электронной и вычислительной техники, телекоммуникации, аэрокосмической/оборонной, автомобильной и др.
Особенности 16801A логического анализатора Agilent Technologies:
- 15" цветной сенсорный (опционально) экран отображает взаимосвязи между большим количеством сигналов и шин, что позволяет быстро локализировать неисправность.
- Генератор тестовых последовательностей обеспечивает наличие стимула и отклика в одном приборе, единственном портативном логическом анализаторе со встроенным генератором тестовых последовательностей.
- Максимальная тактовая частота: 300 МГц, максимальная глубина памяти: 16 M векторов.
- До 204 каналов – наличие выбора из восьми моделей, что позволяет выбрать модель, соответствующую Вашим требованиям к измерениям.
- Возможность модернизации глубины памяти сбора данных и частоты тактового сигнала позволяет купить прибор с требуемыми в данный момент характеристиками и наращивать их при увеличении требований.
- Разрешающая способность 250 пс функции Timing Zoom (4 ГГц) для быстрого обнаружения трудноуловимых нарушений временных соотношений без необходимости двойного набора пробников.
- Программа View Scope обеспечивает временную корреляцию и отображение данных измерений логического анализатора и осциллографа для эффективного отслеживания источников ошибок в аналоговой и цифровой частях схемы.
- Приложения для поддержки всех аспектов разработки современных сложных схем: динамический пробник ПЛИС, цифровой векторный анализ сигналов и широкая поддержка процессоров и шин.
Технические характеристики 16801A логического анализатора Agilent Technologies:
| Параметры | Значения |
| Число каналов логического анализатора | 34 |
| Функция Timing Zoom | 4 ГГц (250 пс), 64 К |
| Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов |
500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс) |
| Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) | 250 МГц с опцией 250 |
| Максимальная частота передачи данных при анализе логических состояний (АЛС) | 250 Мбит/с с опцией 250 |
| Максимальная глубина памяти |
1 М с опцией 001 4 М с опцией 004 16 М с опцией 016 32 М с опцией 032 |
| Поддерживаемые виды сигналов | Несимметричные |
| Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам | ♦ |
| Подключение пробников | 40-контактный кабельный соединитель |
| Частота дискретизации (сбора данных) АВД | 4 ГГц (250 пс) |
|
Погрешность измерения временных интервалов В пределах одной пары устройств подключения Между парами устройств подключения |
± (1,0 нс +0,01% от отсчета временного интервала) ± (1,75 нс +0,01% от отсчета временного интервала) |
| Напряжение порогового уровня | От -5 В до 5 В (изменение с шагом 10 мВ) |
| Погрешность установки порогового уровня | ± 50 мВ + 1% от установленного значения |
| Гарантия | 1 год |
Комплект поставки 16801A логического анализатора Agilent Technologies:
| № | Наименование | Количество |
| 1. | Портативный логический анализатор 16801A | 1 |
| 2. | Клавиатура с интерфейсом PS/2 | 1 |
| 3. | Мышь с интерфейсом PS/2 | 1 |
| 4. | Сумка для принадлежностей | 1 |
| 5. | Сетевой шнур | 1 |
